鉄塔構成材料がX材(直接観測できない隠れた点の測定)に於ける
不同変位測定方法

鉄塔構成材料が「X材」の場合のジョイント構成はバットジョイントであり、従来鉄塔組立後、架線終了後の基礎寸法(面・対角・高低差等)を正確に測定出来ませんでした。この測定方法は、2点ターゲット(ポール長と2点の座標値からポール先端の座標値算出)で正確な測定を可能としました。

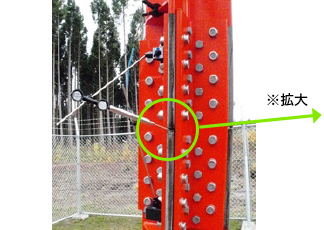

2点ターゲット測定写真 2点ターゲット測定写真

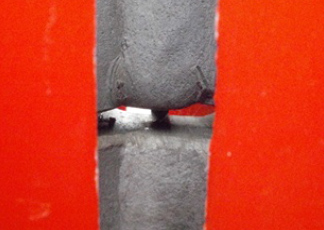

拡大(2点ターゲット先端部) 拡大(2点ターゲット先端部)

送電線ルート選定支援システム

ディスプレイ上に表示された、5万分の1もしくは2.5万分の1等、任意の縮尺図面(2千、5千)の地形図画像データ、数値地図データ及び全国の環境データ(自然環境、社会環境)を基に、送電線ルート選定を支援し、且つルート縦断図検討も可能なシステムです。

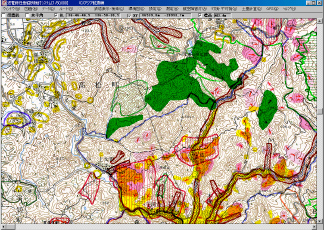

環境図 環境図

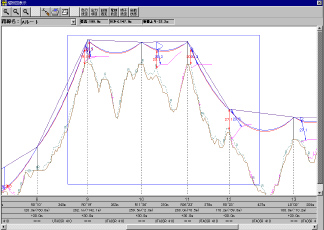

縦断図 縦断図

鉄塔基礎根入れ設計システム

現地で実測された、敷地平面図、敷地脚縦断図・断面図の測定結果を基に、逆T字基礎、深礎基礎、杭基礎他の基礎型に対して、根開き、基礎形状を入力する事により、鉄塔設計基面(F.L)を自動で決定可能な根入れ設計システムです。

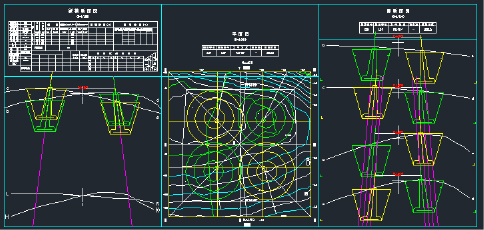

根入れ図面(縦横断面図、平面図、脚断面図) 根入れ図面(縦横断面図、平面図、脚断面図)

鉄塔基礎配筋システム

鉄塔基礎設計及び所要断面算定の結果より、円形逆T字基礎、四角逆T字基礎、深礎基礎、深礎拡底基礎、場所打杭基礎の鉄塔基礎形状、配筋データを入力する事により、配筋図、鉄筋加工図および鉄筋の数量表・重量表を自動作図するシステムです。

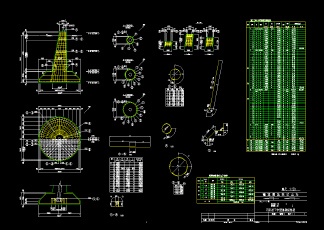

配筋図(逆T字型基礎) 配筋図(逆T字型基礎)
